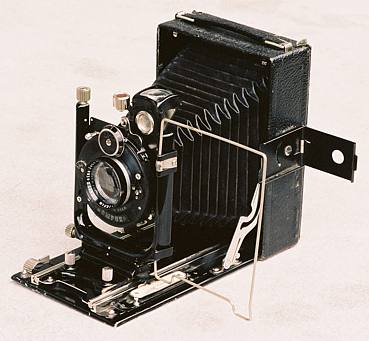

Ica Trona 210

Plattenkamera im nominellen Format 9 x 12 cm, tatsächliche Abmessungen des Bildausschnitts 8,8 x 11,8 cm, Mattscheibe 8,5 x 11,6 cm.

Objektiv: Carl Zeiss Jena, No. 676249, Tessar 1: 3,5 F = 13,5 cm

Verschluss: Ica Dresden, Compur, No. 397787, Zeiten: 1, 1/2, 1/5, 1/10, 1/25, 1/50, 1/100, 1/200 s, Einstellungen M, B, Z.

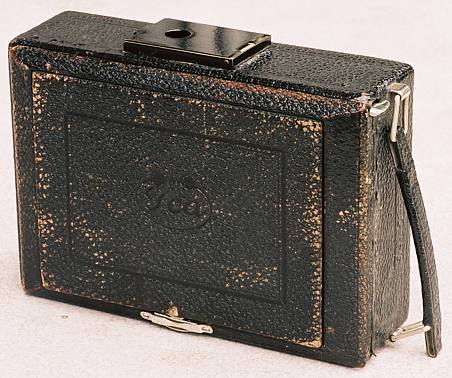

Abmessungen des Gehäuses ohne Mattscheibe, geschlossen: 110 x 155 x 42 mm

Abmessungen über alles, Mattscheibe eingesetzt: 114 x 160 x 50 mm

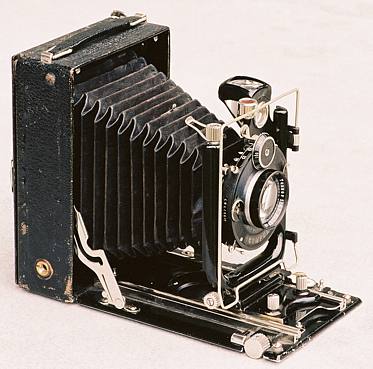

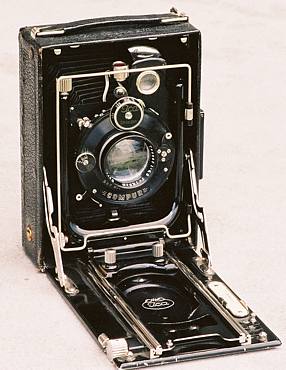

Gehäuse und Laufboden sind aus Aluminium, außen mit schwarzem, genarbtem Leder bezogen, innen schwarz lackiert. Der Laufboden trägt Führungsschienen aus verchromtem Messing, die darin laufende Platte mit den Führungsschienen für den Schlitten besteht ebenfalls aus Messing, schwarz lackiert mit verchromten Führungsschienen. Der Führungsschlitten für den Objektivplattenträger ist zweigeteilt in den eigentlichen Führungsschlitten aus Messing am unteren Ende des Objektivplat- tenträgers und einen Hilfsschlitten aus Messingblech davor, der mit dem Hauptschlitten durch eine horizontale Schwenkachse verbunden ist. Im eingefahrenen Zustand wird der Hauptschlitten, der dann nicht mehr in die Führungsschienen eingreift, vom Hilfsschlitten in seiner Position gehalten, der dann am hinteren Ende der Führungsschienen der verschiebbaren Platte sitzt. Der Hilfsschlitten trägt auch die Ver/Entriegelung im Gestalt zweier zylindrischer, gezahnter Griffstücke. Bei aufgeklapptem Laufboden wird der Hauptschlitten durch den Hilfsschlitten beim Herausziehen auf die Führungsschienen der nach vorne verschiebbaren Platte gezogen und darauf weiter bis zu einem Anschlag. Der Schlitten trägt auf einer Schiebeführung den seitlich mittels einer Schraubspindel verstellbaren, U-förmigen Objektivplattenträger aus Messingguß, schwarz lackiert.. Dieser trägt in senkrechten Führungen die mittels einer weiteren Schrauspindel nach oben oder unten verstellbare Objektivplatte aus schwarz lackiertem Messingblech, in deren zentraler Bohrung der Verschluss mit dem Objektiv eingeschraubt ist. Die Objektivplatte trägt oben links einen um 90xGradx schwenkbaren, zusammenklappbaren Brillantsucher mit Dosenlibelle mit rotem Glas. Am linken Schenkel des Objektivplattenträgers ist ein ausschwenkbarer Rahmensucher aus vernickeltem Draht angebracht. An der linken Gehäuseseite befindet sich eine ausklappbare Zielhilfe auf einer um 90xGradx schwenk- baren Grundplatte, beide aus schwarz lackiertem Blech. Objektivplatte und Gehäuserückwand sind durch einen schwarzen Lederbalgen, der innen mit schwarzem Stoff verstärkt ist, verbunden. Der Lederbalgen trägt im vorderen Drittel oben und unten je eine aushängbare Halteklammer, die eingehängt die Expansion von vier Falten des Balgens begrenzt. Für nahaufnahmen mit größeren Auszugslängen müssen dies Klammern unbedingt gelöst werden. An den oberen Seitenkanten des Gehäuses befinden sich zwei Blechösen, an denen über zwei trapezförmige Drahtringe ein lederner Tragegriff befestigt ist. Die rechte Gehäusewand enthält ein, der Gehäuseboden zwei Stativgewinde 3/8”. Neben dem großen, geriffelten Drehknopf am Laufboden zur Entfernungseinstellung findet sich eine Verriegelung, die nach rechts herausgezogen werden muss, um ihn zu entriegeln. Die auf der linken Seite des Laufbodens angebrachte Entfernungsskala ist mit dem Entriegelungsgriff rechts verbunden und trägt die Raste, in die ein Vorsprung des Hauptschlittens zur Verriegelung eingreift. Die Verriegelung ist zu lösen, damit das Objektiv aus der Stellung für Unendlich nach vorne ver- schoben werden kann, um nähere Objekte scharf einzustellen.

Hersteller- und Typenbezeichnung sind auf der Oberseite des Gehäuses in die Belederung eingeprägt.
