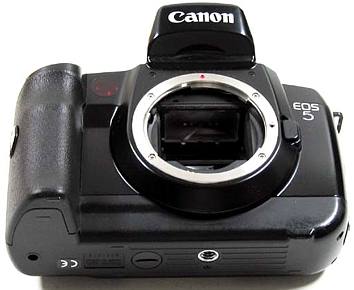

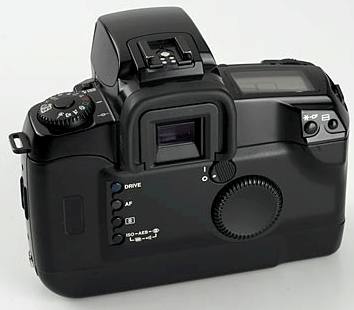

Canon EOS-5

ab 1992

Beschreibung

Typ: 36-mm-Spiegelreflexkamera mit Schlitzverschluß, Autofokus, Belichtungsautomatik, eingebautem Blitzgerät und Motorwinder.

Objektivhalterung: Canon EP-Halterung (elektronische Signalübertragung).

Einsetzbare Objektive: Canon EF-Objektive.

Sucher: Pentaprisma mit fester Augenhöhe. Ergibt eine 92 %ige vertikale und 94 %ige horizontale Abdeckung des tatsächlichen Bildbereichs und einen Vergrößerungsfaktor von 0,73 mit 50 mm Brennweite in Stellung unendlich.

Fokussierscheibe: Austauschbare, lasermatte Scheibe über die volle Bildfläche, von der Objektivhalterung her austauschbar. (1) Scheibe mit Autofokus-Rahmen (Standardscheibe), (2) Scheibe mit echten Fokussiersensormarken (II+II), (3) matte Scheibe mit Gitter, (4) matte Scheibe mit Skala, (5) vollkommen matte Scheibe.

Verschluß: Vertikal ablaufender Schlitzverschluß mit vertikaler Bewegung, alle Verschlußzeiten elektronisch gesteuert. Auslösung auf ersten oder zweiten Vorhang durch ein elektromagnetisches Spezial-Auslösersystem gesteuert.

Verschlußzeiten: 1/8000 s bis 30 s und Blitzsynchronisation in 1/200 s in Intervallen zu je 1/2 Schritt.

Sucherinformationen:

Im Sucherbild:

1 Autofokus Rahmen

2 Beleuchtung der Autofokus-Rahmen durch ein aufgelegtes Display

3 Schärfentiefe-Kontrollmarke

Unter dem Sucherbild: Ziffern und Zahlen, angezeigt in einem (gelb-grünen) 7-Segment-LCD

1 Verschlußzeit (Warnung bei Nichterreichcn des Kopplungsbereichs: Blinkt mit 2 Hz).

2 Blendenöffnung (Warnung bei Nichterreichen des Kopplungsbereichs: Blinkt mit 2 Hz).

Schärfentiefenautomatik (dEP 1, dEP 2)

Unter dem Sucherbild: LCD-Maskenanzeige (gelb-grün):

1 Automatikspeicher

2 -, ±, +: Belichtungsanzeige Punktskala, 1/2 Stopintervalle (± 2 Raststellungen).

2-1 Belichtungs-Korrekturbetrag (mit Belichtungsautomatik)

2-2 Blitz-Belichtungskorrekturbetrag

2-3 Manuelle Belichtungseinstcllung

2-4 AEB-Stufeneinstellung

3 Blitz-Belichtungskorrektur

4 :Blitzaufladung beendet.

5 Blickfokussierung eingeschaltet

6 AF in Fokus (blinkt mit 2 Hz, wenn Fokus nicht erreichbar).

AF-Steuerungsystem: TTL-SIR (Secondary Image Registration) Phasenerkennung mittels Kreuzbasis (Base-Stored Image Sensor). Drei Autofokus-Funktionen stehen zur Verfügung: One-shot AF (Einzelfokussicrung), Focus Prediction Al Servo AF und One-shot AF/AI Servo A mit automatischer Umschaltung. Auch manuelle Scharfeinstellung ist möglich.

AF-Arbeltsbereich: EV 0-18 bei ISO 100.

AF-Zusatzlicht: Wird bei Bedarf automatisch in einem Muster entsprechend den 6 Fokussierpunkten eingeschaltet.

Belichtungsmessung: TTL-Vollblendenmessung mit 16-Zonen-SPC (Silikon-Fotozelle). Drei Meßmethoden stehen zur Verfügung: Mehrfeldmessung (entspricht 5 Fokussierpunkten), Spotmessung (nimmt ca. 3,5 % der Sucherbildfläche in Anspruch) und mittenbetonte Integralmessung. Das Belichtungsmeßsystcm dreht sich automatisch mit, wenn vertikal fotografiert wird.

Meßbereich: EV - 1 bis 20 mit Objektiv 1:1,4 /50 mm bei ISO 100 (Normaltemperatur).

Aufnahmearten:

1. Programmgesteuerte Belichtungsautomatik

2. Zeitautomatik

3. Blendenautomatik

4. Schärfentiefenautomatik

5. Vollautomatik

6. Motivprogramme (Portrait, Landschaft, Nahaufnahme, Sport)

7. A-TTL programmierte Blitz-Belichtungsautomatik

8. TTL programmierte Blitz-Belichtungsautomatik

9. X-Modus für den Einsatz mit Blitzgeräten, Anschluß an PC (1/60 -1/200 s)

10. Manuelle Belichtungseinstellung.

Verwackelungsvorwarnung: Im Sucher blinkt ein Verwackelungswarnsignal, wenn die Verschlußzeit (Tv Auto) "unter 1/Brennweite" minus 0-0,5 Raststellung mit Motiv-Programmautomatik oder einem Programm abfällt.

Mehrfachbelichtung: Bis zu neun Belichtungen können vorliegen. Werden nach Beendigung automatisch gelöscht.

Belichtungskorrektur: ± 2 Raststellungen in Schritten von je 1/2 Raststellung.

Belichtungs-Reihenautomatik: ± 2 Raststellungen in Schritten von je 1/2 Raststellung. Es können nacheinander drei Reihenbelichtungen vorgenommen werden, und zwar eine unter, eine auf und eine über dem Standardmeßwert.

Einstellung der Filmempfindlichkeit: Wird automatisch nach DX-Code (ISO 25-5000) oder manuell vom Fotografen (ISO 6-6400) eingestellt.

Filmeinfädeln: Automatisch. Der Film wird automatisch bis zum ersten Bild vortransportiert, nachdem die Rückwand der Kamera geschlossen ist. Filmwinder: Automatisch, mit Antrieb von Spezial-Minimotor. Zwei Bctriebsarten sind möglich: Einzelaufnahme und Reihenaufnahme (umschaltbar zwischen CHi und C). Filmrücktransport: Automatisches Rückspulen am Ende der Filmrolle.

Eingebautes Blitzgerät: Ausklappbares TTL-BIitzgerät mit automatischer Blitz-Zoomsteuerung, im Pentaprisma untergebracht. Umgehung des Steuerungssystems. Leitzahl (ISO 100, m): 13 (2S mm) -17 (S0 mm).

Blitzwinkel: Zoomt automatisch, so daß das Sichtfeld der Brennweiten 28, 60 und 80 mm beleuchtet wird. Intervall: ca. 2 s

Blitzbedingungen: 1) Bei Kreativprogrammen ist Zwangsauslösung möglich, indem man den Blitz mit dem Aufklappschalter aktiviert. 2) In vollautomatischen und programmierten Steuerungsarten (Portrait-Nahaufnahme) wird das Blitzgerät bei mangelhaften Lichtverhältnissen oder Gegenlicht automatisch aktiviert.

Verschlußzeiten bei Blitzsynchronisation: 1) Programmmodus: Wird automatisch auf 1/60 -1/200 s gesetzt. 2) AV-AE (Blendenautomatik): Wird je nach dem eingestellten Blendenöffnungswert und den Lichtverhältnissen auf 30 -1/200 s gesetzt. 3) TV-AE, Manuell: Jede gewünschte Verschlußzeit bis zu 1/200 s kann in Schritten von je 1/2 Raststellung gewählt werden. 4) X-Modus: Es kann eine der Verschlußzeiten 1/200, 1/125, 1/90 und 1/60 gewählt werden.

Fernbedienung: 3 polige Fernbedienung.

Externes Blitzgerät: "Hot-Shoe" und PC-Steckfassung für externes Blitzgerät. Spezial-Funktionssteuerung: 16 wählbare, den Bedürfnissen des Fotografen angepaßte Funktionen.

Batterie: Eine 6-V-Lithiumbatterie (2CR5).

Batterieprüfung: Die Batterieladung wird automatisch geprüft, wenn der Kommandoring

in eine andere Stellung als 'L' gelegt ist. Die Batterieladung wird auf dem LCD-Feld angezeigt.

Abmessungen: 154 mm (B) x 121 mm (H) x 75 mm (T)

Gewicht: 665 g ohne Batterie (nur Gehäuse).
